PRINCIPLE · 一
驻极体电容麦克风（咪头/话筒）工作原理
驻极体电容麦克风（ECM：Electret Condenser Microphone）是目前消费电子、通信设备中应用最广泛的声电换能器件之一。其核心结构（以膜片式为例），是由驻极体膜片与背极板构成平行板电容，膜片上注入永久极化电荷，声波引起的膜片振动改变极间距，从而产生与声压成比例的变化电压，经内置电路进行阻抗转换后输出。
C = ε·A / d
极间电容公式：d 变化 → C 变化
V = Q / C
恒定电荷 Q 下，C 变化 → V 变化
FET
潍坊奥仕电子目前量产ECM麦克风覆盖Φ4.0~Φ9.7mm全系列尺寸，灵敏度范围宽、一致性经严格管控，可满足消费电子到工业级应用需求。
KEY SPECS · 二
常用参数说明
灵敏度（Sensitivity）
常用单位：dBV/Pa 或 mV/Pa
在 94 dB（1 Pa）声压下的输出电压。输出一般为 mV（或几十 mV）级。
信噪比（S/N Ratio）
单位：dB(A)
麦克风在 1 kHz 频率点上、94 dB 声压下，输出信号电压与自身噪声电压的比值。越高越好，决定小信号捕捉能力。
频率响应（Frequency Response）
典型值：20 Hz ~ 20 kHz
灵敏度随频率的变化特性。曲线在有效带宽内越平坦，音色还原越准确。
声学过载点（AOP）
典型值：120 ~ 135 dBSPL
麦克风能正常工作的最大声压级（一般取 THD = 10%）。
输出阻抗（Output Impedance）
典型值：≤ 2.2 kΩ
从麦克风输出端看进去，对所连接音频电路呈现的等效交流阻抗。
POLAR PATTERN · 三
指向性分类
按接受方向的灵敏度，粗略分为全向、单向和双向三大类。

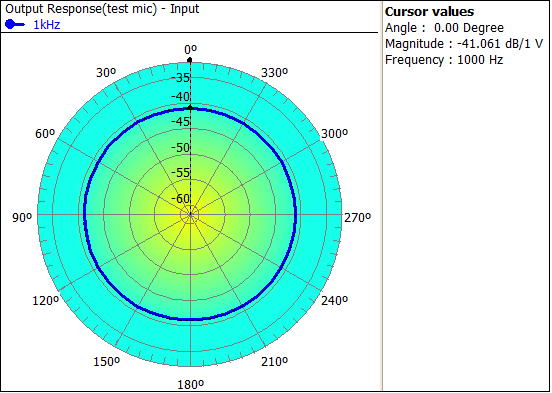

全向（Omnidirectional）
各方向灵敏度均等，适用于会议、可穿戴、IoT 设备

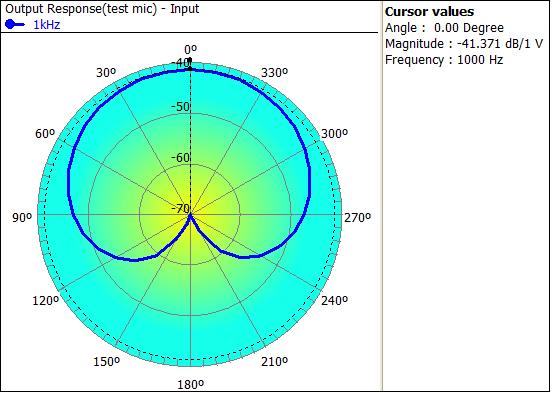

单向（Cardioid / Unidirectional）
正面拾音、背面抑制，适用于手机、耳机、录音笔

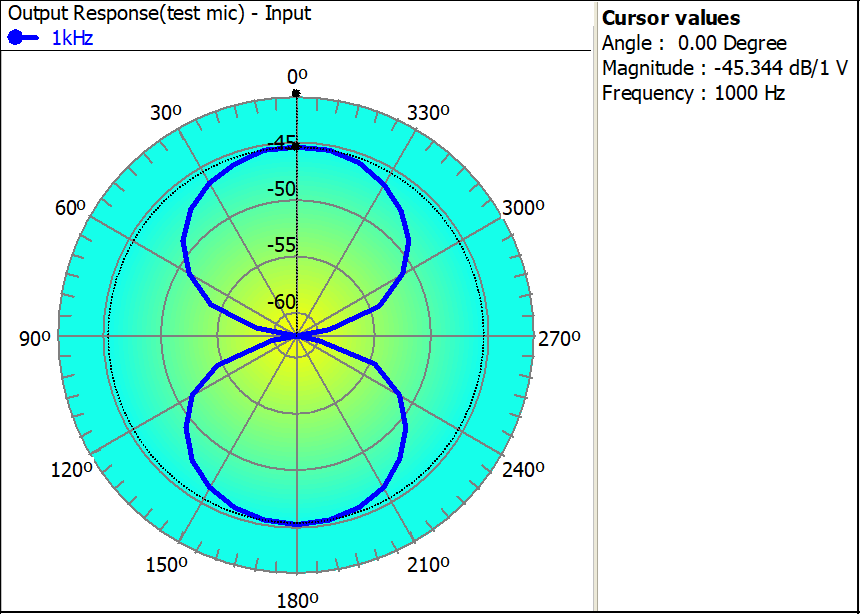

双向（Figure-8 / Bidirectional）
前后拾音、两侧抑制，适用于面对面采访、会议桌麦
指向性产品 PCB 上设有背孔，安装时请保持通畅，切勿堵塞或进入异物，否则将明显改变方向性和频响特性。
CIRCUIT · 四
常用连接电路
以下三种电路为常用输出形式。
① 单端输出（Single-Ended）
② 三端输出（Three-Terminal）
③ 差分输出（Differential）
| 单端 | 三端 | 差分 | |
|---|---|---|---|
| 灵敏度 | -32dB | -39.7dB | -34.5dB |
| 频响曲线 | 不变 | 不变 | 不变 |
| 信噪比 | 71.5dB | 69dB | 72.6dB |
| 阻抗 | 1.78kΩ | 0.72kΩ | 1.36kΩ |
说明：
1、以上数据均基于同一麦克风（MIC），在 R=2.2kΩ、V=3V 的测试条件下测得；
2、受个体差异影响，不同产品的实际数据可能存在偏差。
1、以上数据均基于同一麦克风（MIC），在 R=2.2kΩ、V=3V 的测试条件下测得；
2、受个体差异影响，不同产品的实际数据可能存在偏差。
COMPARISON · 五
三大类麦克风优缺点对比
| 动圈式 Dynamic |
驻极体电容式 ECM |
MEMS Silicon Mic |
|
|---|---|---|---|
| 优点 |
|
|
|
| 缺点 |
|
|
|
| 应用 | 小众 | 份额减少中 | 主流 |
